隔爆型电力液压推动器使用说明书 日期:2022-11-12 点击:428次

1、概述

BED系列隔爆型电力液压推动器(以下简称推动器”)主要适用于操作隔爆型电力液压块式制动器及操动唧筒、棘轮、阀等,还可操动各种形式的杠杆装置,作出各种不同的运动,如往复、摇摆、圆周运动等,是引进EMG公司先进技术和工艺。

执行/JZJC02-2015煤矿用隔爆型电力液压推动器企业标准的产品,隔爆标志为“Exd  Mb”用于煤矿井下(应置于峒室中》有瓦斯、煤尘的爆炸性气体混合物环境,工作条件应符合《煤矿安全规程》(2011)的规定,产品符合国家GB3836-2010标准。

执行企业标准Q/JZJC01-2015工业用防爆型电力液压推动器技术条件的产品,隔爆标志为"Exd C T4 Gb"用于IIA, IIB,IIC(IIA级,IIB级、IIC)表面温度组别为T 1T4组别的爆炸性气体环境。产品符合国家GB 3836-2010标准.

推动器是实现某些机械设备半自动化、自动化的理想元件,活塞杆采用先进的防护,可减少磨损和腐蚀,有双层防护密封、液压系统的油腔采用双层密封圈,从而从提高了推动器的使用寿命,该推动器具有动作平稳无噪音,耗电少,使用寿命长,维修方便等优点。

2.使用条件

2.1、环境温度为-20  ~ +40

2.2、安装地点湿月的月平均大相对湿度不大于95%

2.3、电源为三相交流电源,频率为50Hz, 60 Hz, 隔爆dII类推动器电压为127V220V380V660V,隔爆dI类推动器电压为38OV/660V660V/1140V允许电压波动为-10 % ~+10%。电机绝缘等级F级,为S1连续工作制。

2.4、周围环境的污染等级允许为3级。

2.5、海拔高度符合GB7552000。不超过2000M.

3结构及工作原理:

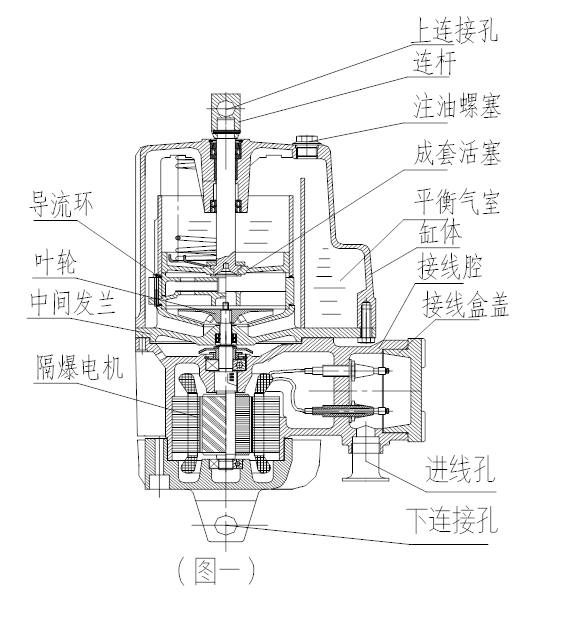

BED-ELS系列电力液压推动器主要由隔爆电机、中间法兰、叶轮、成套活塞等组成。接通推动器电源,电机旋转带动叶轮产生压力油,推动活塞及连杆向上运行。达到预定行程后维持其推力。电源断开,电机及叶轮停止转动不再产生压力油,活塞及连杆在外力作用下恢复原位。(见图一)

1



4型号命名规则

BED   /  □-

                                 电压等级、单位为伏特(V

                                      爆炸性气体环境代号 dⅠ或d

额定行程代号

额定推力代号

系列代号







型号

行程

额定推力(N)



制动弹簧力(N)



动作时间

额定功率W

重量



上升(S)

下降 (S)

BED-30/5

50

300

270

0.4

0.36

200

1500

27

BED-50/6

60

500

460

0.60

0.58

330

1500

37

BED-80/6

60

800

750

0.60

0.58

330

1500

38

BED-l21/6

60

1250

1200

0.60

0.58

365

1500

50

BED-201/6

60

2000

1900

0.60

0.58

450

1500

50

BED-301/6

60

3000

2700

0.74

0.5

550

1500

50

BED-50/12

120

500

/

1.02

0.72

330

900

57

BED-80/12

120

800

/

0.83

0.65

330

900

58

BED-121/12 eEELS

120

1250

/

0.99

0.81

365

900

68

BED-201/12

120

2000

/

1.10

0.65

450

900

68

BED-301/12

120

3000

/

1.31

0.64

550

900

70

5、技术参数



:1、推动器内置上表制动弹簧时,输出的推力为零。 2、具体性能参数见推动器铭牌。

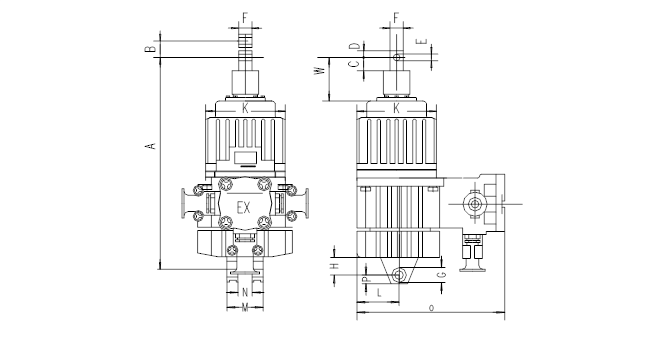

外形及安装尺寸 (见图二)                  1)公差2



型号

A

B

C

D

E

F

G1

H

K

L

M

N

O

P

W

BED-30/5

410

50

34

15

16

25

16

18

160

80

80

40

270

16


BED-50/6

490

60

36

18
