1、概述BED系列隔爆型电力液压推动器(以下简称“推动器”)主要适用于操作隔爆型电力液压块式制动器及操动唧筒、棘轮、阀等，还可操动各种形式的杠杆装置，作出各种不同的运动，如往复、摇摆、圆周运动等，是引进EMG公司先进技术和工艺。执行/JZJC02-2015煤矿用隔爆型电力液压推动器企业标准的产品，隔爆标志为“Exd Ⅰ Mb”用于煤矿井下(应置于峒室中》有瓦斯、煤尘的爆炸性气体混合物环境，工作条件应符合《煤矿安全规程》(2011年)的规定，产品符合国家GB3836-2010标准。执行企业标准Q/JZJC01-2015工业用防爆型电力液压推动器技术条件的产品，隔爆标志为"Exd ⅡC T4 Gb"用于IIA, IIB,IIC(II类A级，II类B级、II类C级)表面温度组别为T 1一T4组别的爆炸性气体环境。产品符合国家GB 3836-2010标准.推动器是实现某些机械设备半自动化、自动化的理想元件，活塞杆采用先进的防护，可减少磨损和腐蚀，有双层防护密封、液压系统的油腔采用双层密封圈，从而从提高了推动器的使用寿命，该推动器具有动作平稳无噪音，耗电少，使用寿命长，维修方便等优点。2.使用条件2.1、环境温度为-20 ℃ ~ +40 ℃2.2、安装地点湿月的月平均大相对湿度不大于95%。2.3、电源为三相交流电源，频率为50Hz, 60 Hz, 隔爆dII类推动器电压为127V、220V、380V、660V，隔爆dI类推动器电压为38OV/660V、660V/1140V允许电压波动为-10 % ~+10%。电机绝缘等级F级，为S1连续工作制。2.4、周围环境的污染等级允许为3级。2.5、海拔高度符合GB755一2000。不超过2000M.3结构及工作原理：BED-ELS系列电力液压推动器主要由隔爆电机、中间法兰、叶轮、成套活塞等组成。接通推动器电源，电机旋转带动叶轮产生压力油，推动活塞及连杆向上运行。达到预定行程后维持其推力。电源断开，电机及叶轮停止转动不再产生压力油，活塞及连杆在外力作用下恢复原位。（见图一） 4型号命名规则BED  □  /　 □- □  □ 　　　　　                           电压等级、单位为伏特（V）                                      爆炸性气体环境代号 dⅠ或dⅡ额定行程代号额定推力代号系列代号   型号行程额定推力(N) 制动弹簧力（N) 动作时间额定功率（W）大频率重量 上升(S)下降 (S)BED-30/5503002700.40.36200150027BED-50/6605004600.600.583301500 37BED-80/6608007500.600.58330150038BED-l21/660125012000.600.58365150050BED-201/660200019000.600.58450150050BED-301/660300027000.740.5550150050BED-50/12120500/1.020.72330900 57BED-80/12120800/0.830.6533090058BED-121/12 eEELS1201250/0.990.8136590068BED-201/121202000/1.100.6545090068BED-301/121203000/1.310.64550900705、技术参数 注:1、推动器内置上表制动弹簧时,输出的推力为零。 2、具体性能参数见推动器铭牌。外形及安装尺寸 (见图二）                  1)公差 型号ABCDEFG1HKLMNOPWBED-30/54105034151625161816080804027016BED-50/6490603618

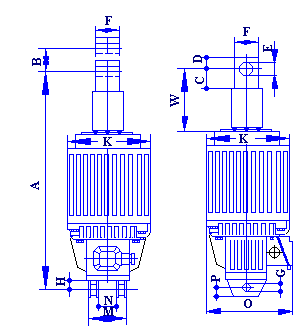

1、概述 Ed系列电力液压推动器（以下简称推动器），符合JB/T10603-2006标准，适用于额定频率为50Hz或60Hz额定电压为380V的三相交流电源，电机绝缘等级为E级，电气系统外壳防护等级为IP54，主要用于各种制动器的驱动装置，亦可作为其它机械和机构的控制装置。2、工作条件2.1  周围环境温度：--20℃－+40℃。   2.2  空气相对湿度不大于90%。 2.3  使用地点的海拔高度符合（GB755—87）　　规定。2.4  周围工作环境中没有易燃、易爆及足以腐   蚀金属和破坏绝缘的气体和尘埃。3、结构与工作原理3.1  推动器主要由电机、法兰、缸体、活塞、　　　叶轮等组成。 3.2  当电机通电时，带动叶轮旋转，产生油  　　压推动活塞迅速上升，完成额定行程，并达到规定的推力；当电机断电时，叶轮停　止旋转，失去油压，活塞在外力的作用下　　　迅速下降，回到起始位置。 4、型号及技术参数                 5、外形及安装尺寸                    6、安装与使用6.1  推动器的安装6.1.1首先察看推动器铭牌上的型号是否与所需相符。6.1.2推动器用于垂直安装或倾斜安装不超过±15O。6.1.3安装后的推动器在全行程动作时，必须保证推动器整体能够摆动，活塞杆不允许承受径向力。6.1.4电机接线:接线按接线盒中的接线图联结,推动器出厂时电机为星形接法,电压为380V(允差为±5%),亦可采用三角形接法,电压为220V,电源与接线柱连接时,不受相序的.接线应可靠的压固在接线柱上,防止松脱后,因缺相引起电机故障.6.1.5推动器上设有接地螺钉,用户在使用时应按有关规定接地.6.2  推动器的使用6.2.1使用前应按6.1条检查,正确无误后方可投入使用.             型号及技术参数                                              表一推动器型号额定推力(N)动作时间(s)额定功率(W)大工作频率(C/h)重量(kg)上升下降Ed23/52200.600.5016520009Ed30/53000.400.40200200013Ed50/65000.600.50210200019Ed80/68000.600.50330200021Ed121/612500.600.50330200030Ed201/620000.600.50450200031Ed301/630000.800.50550150032  6.2.2经常检查推动器的工作是否正常,有无漏油现象,保持定量油液.6.2.3每六个月检查一次油液,当油液变质或混入杂质时应更换油液,用户可从注油螺塞加注DB--25＃油液至加油高度,不得超过溢流螺塞位置,应注意在注油过程中,上下拉动连杆几次,以便排出空气使油液充实油腔.6.2.4当推动器安装在主机上之后,需重新涂漆时,谨防活塞杆上着漆,否则将破坏其密封性能. 外形及安装尺寸                                                表二号ABCDE0+0.1FG+0.25+0.15HKMNOPWEd23/528650261212201620160804019816Ed30/537050341516251618160804019816Ed50/6435603618203020231901206022022Ed80/64506036

电力液压鼓式制动器使用              请注意事项：  1. 推动器出厂已加注DB-25液压油，适用于-20~50温度。低于-20，订货时应注明。（YT1推动器未加注液压油，使用时应按说明书要求加注液压油。）2. 制动轮的宽度、摩擦表面热处理、端面跳动量等应达到设计要求。3. 制动轮和摩擦片不应有任何油污等润滑物质，以免影响制动效果。4. 制动器底座安装基面孔位中心相对于制动轮中心偏移不超过1.5mm。5. 摩擦片与制动轮跑合后的有效摩擦面积不低于70%（否则影响制动效果）。6. 推动器升起行程（即制动器补偿行程）低于5mm时，必须进行调整（详见使用说明书），否则制动失灵。7.存放：清洁通风、干燥、防水，不宜阳光长期暴晒。8.常见问题及排除方法：                       问题方法制动器打不开1.推动器电压及相数与要求相符；2.调整力矩刻线在铭牌范围内；3.润滑铰接处；4.调小制动器的补偿行程。制动器刹不住1.按照说明书调整补偿行程;2.排除制动轮上润滑物质；3.更换磨损到极限的摩擦片；4.制动架铰接转动不灵活。两侧退距不一致1.修正安装底座或修正安装孔位置，重新调整制动器的安装位置；2.按照使用说明书调整。补偿装置失效1.重新调整补偿装置；2.更换补偿装置阻尼圈。
